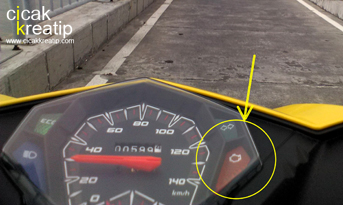

Motor injeksi…jika kita jelih, pasti dalam speedometer semua motor injeksi terdapat lampu indikator tanda kerusakan (trouble warning light). Lampu ini difungsikan sebagai jalur komunikasi kendaraan baik dengan mekanik maupun pengendara kendaraan sendiri. Jika sistem FI terdapat masalah, pengendara akan di beri tahu dengan adanya tanda kedipan pada lampu, hal ini tentunya memberi kode bahwa motor harus segera di bawah ke bengkel untuk dilakukan pemeriksaan. Selain menggunakan diagnostic tool atau data loger semacam perangkat pemeriksa sistem FI yang digunakan di bengkel resmi, lampu indikator sebenarnya sudah bisa mewakili alat mekanik dalam pembacaan masalah, dimana setiap kedipan yang ada telah memiliki arti kerusakan tersendiri. Baca juga : Cara Mudah Seting Idling Motor Injeksi.. Seting sendiri BISA!
Lag..apakah cuma mekanik bengkel resmi saja yang bisa membaca lampu kerusakan :?: sebenarnya jawabannya iya…pasalnya mekanik bengkel resmi sudah di bekali caranya dengan adanya training :mrgreen: tapi enggak apa apa…kali ini sampeyan semua para pembaca cicakkreatip setelah baca artikel kang Majid kali ini pasti juga bakal mahir untuk membaca kedipan di speedometer, pasalnya di artikel kali ini kang Majid akan sedikit berbagi pengetahuan mengenai cara membaca kedipan lampu indikator injeksi di speedometer.
Cara Membaca Kedipan
Kali ini kang Majid menggunakan media kedipan motor injeksi Yamaha, perlu diketahui bahwa lampu indikator saat berkedip menunjukkan kerusakan itu ternyata memiliki sebuah ritme, mungkin selama ini para pembaca cicakkreatip anggapannya bahwa nyala lampu indikator antara awal sampai akhir sama saja, hal ini ternyata salah! dimana kalau kita jelih, ternyata lampu indikator FI tersebut memiliki lama atau durasi nyala yang berbeda beda, nyala lampu yang berbeda tersebut hubungannya sama nilai patokan sebuah kerusakan yang berbeda pula. Baca juga : Suplay Bahan Bakar di Motor Injeksi Tergantung Siapa Ya..? ni jawabannya
Arti durasi atau Lamanya Lampu Menyala
Nyala lampu dengan lama 1 detik dibacanya 10, sedanglan nyala lampu dengan lama 0,5 detik di baca 1, dan ada juga disaat lampu mati selama 1,5 detik di baca sebagai jedah menuju kedipan selanjutnya, dan terakhir lampu mati selama 3 detik di baca sebagai tahap mengulang kedipan kerusakan dari awal. Berikut contoh kedipan yang kang Majid gambarkan secara visual.

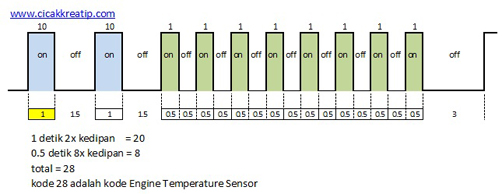

Gambar di atas merupakan ritme kedipan lampu yang disesuaikan dengan jenis masalah sistem FI yang ada, gambar di atas menunjukkan bahwa lampu menyala selama 1 detik terjadi dua kalai (warna biru) artinya mewakili angka 10 x 2 = 20. Sedangkan kedipan lampu dengan rentang waktu 0.5 detik (hijau) terjadi sebanyak 8 kali kedipan, dimana hal ini mewakili nilai 8×1 = 8, jika di total maka kedipan di atas memiliki nilai 28.
Kesimpulan
Angka 28 tersebut merupakan kode kerusakan dari sensor suhu mesin (engine temperature sensor), bisa dikatakan ada masalah pada sensor tersebut, entah coupler rusak, atau terjadi hubungan pendek pada kabel penghubung sensor, atau bisa juga sensornya sendiri yang rusak. Intinya dari lampu tersebut menunjukkan sensor suhu mesin mengalami masalah, dan harus dilakukan pemeriksaan dan pengukuran pada kompnen lebih lanjut. Baca juga: Fungsi Thermo Sensor pada motor Injeksi….!!
Niah gimana bro…sudah mudeng :?: sudah terbuka fikirannya mengenai cara membaca kedipan kerusakan pada motor injeksi? mudah mudahan sedikit pengetahuan yang kang Majid tulis ini bisa menambah wawasan pembaca cicakkreatip semua khusnya tentang teknologi fuel injection, tetap tambah wawasan meski secuil, seng penting barokah bro :D – cicakkreatip.com
Update: Belajar membaca kerusakan motor injeksi lewat kedipan lampu speedometer..! ni videonya..
nyoss mantap
————-
http://kobayogas.com/2015/04/13/test-ride-yamaha-nmax-performa-mesin-bluecore-vva-nya-memang-sportmatic/
gak punya motor injeksi :D
——————————
Kenali Sebelum Terlanjur
http://rpmsuper.com/2015/04/10/cara-mengenali-oli-palsu/
Boss motor soul gt nyala lambat 3x cepat 9x itu apanya ya,,motor udah gk mau nyala
Jd inget jaman sekolah dulu.. cuma kode di motor membingungkan, lebih mudah membaca pengkodean pada mobil injeksi.
hehehehe…sebenarnya sama saja kok bro, namun mungkin kita masih belum terbiasa saja :D
Boss…, apa artinya klo engine kode.y nyala 2×0,5 detik sebanyak 30x
Jadi total 60x kedip
Abis itu berhenti kedip.,
Tapi coba matikan tetus kontak kembali.., tetap kayak gitu…,
Makasih boss ku
Bas ada motor M3 ku lampu lambat 3 kali lampu cepat 9 kali, kira2 apa.a itu bermasalah kak
Klo 3x lambat 7x cepat gimana om. Gas motor tidak stabil
hehe…kagak paham Gan…mending bawa ke dealer…xixixi
Mohon pemberitahuan tentang motor injeksi
Ya memang benar spedometer yg rusak,kalau sy hitung kedipan 4 x lambat 2 x cepat,tapi yg sy bingung kabelnya tidak putus di mananya permasalan ya, kalau di roda gigi nanas bagus kalau sy putar rodanya gigi nanas mutar
waw blum jlas hehe
Motor vixion saya kadang berkedip dan bisa nyala terus,setelah perjalanan beberapa lama baru mati.
Dah ke dealer deket rumah tp mekanik nya nyerah g bisa.
Mio j.
Lampu. Menyala
3x
Yg ke. 2. Aga. Cepat.
Kira2. Apa
coba diulangi broh… nyala lamanya berapa? nyala cepatnya berapa?
Mtr vario 125 di kontok kedipan petama sekali ga lama 2 kali cepat. Trus pemgapian nya ga ada
motor xeon gt ane nyala enam panjang 2 pendek apa artinya bro???
Kayaknya 42 ya bukan 62, soalnya setau saya 62 ngak ada hehehe… 42 itu speed sensor….
Sy habis ganti lampu HID trs ganti oli…pas hidupkan mesin indikator kuning mnyala 2 kali dengan rentang lama bta sekitar 1 detik dan jeda lampu mati sekitar 1 detik
Kira2 apa pnyebab nya…mohon pncerahan nya…
motornya apa broh..?
Mio j,engine check berkedip 2X dlm 1 dtk.mati 1dtk.berulang sampai 30X..kira² apa masalahnya gan? Soalnya motor mati ga mau hidup lagi.
Assalamualaikum brow. Knpa setelah klep yamha vixion di stel mtor gak bisa stasioner dengan normal. Apa hrus sistem ECU NYA di stel ulang. Mohon bantuannya brow
walaikum salam bro…? maksud gak bisa stasioner gimana broh, matian apa terlalu besar stasionernya..?
begono ya caranya…http://uhabangetblog.com/2016/01/29/hati-hati-posisi-tidur-berdampak-serius-buat-kesehatan/
Gan mio j ane d.starter+kick starter ga idup2
Lampu indikator kuning nyala 1x lambat 30x cepat ,penyakit nya apa ya
Mohon pencerahan nya.
coba dihitung lagi bro….perasaan kalau nyala lambat 30x gak ada de. coba dipastikan lagi..nanti saya coba jawab
Kalo kedipnya 2 x trs pas jalan nyala trs apa mas bro
Kedip 2 kali ada jedanya 2 detik dah,trs mati sekitar 3 detik..abis itu ulang lagi…
motornya apa bro….
Assalamualaikum..
Motor soul gt saya injeksi nyalah 4x/1detik dan 6x berkedip itu kenapa yah bro ? Tolong infonya bro dan cara memperbaikinya
kang klok kedipan (panjag 4 dn pendek 6 itu knpa ya? vixion
coba chek pengisiannya mas broh… 46 sistem pengisian perlu di chek
Saya mengalami hal seperti itu mas Bro 46 kedipan Rpm bawah mbrebet saya periksa injektor nya keadaannya ences atau meleleh apa kahh itu baterai jg
injectornya standart atau pakai after marketan bro?
yg di cek pengisian apanya ya kang ?? vixion saya juga ngdipnya gitu, kedip panjang 4, pendek 6.
assalamualaikum…
motor mio gt, berkedip 2 kali dalam 1 detik, itu kerusahakan nya apa gan? mohon jawaban nya yah
performa battery menurun broh..coba chek battery-nya, di charger jika perlu…
Emang aki kering bisa di charger ya bro? Soalnya motor saya juga pas saya on dia hidup panjang sekitar 3 detik terus kedip 2x cepat tapi gak terus menerus, setiap saya matiin dan ulangi on kunci kontak balik normal lagi sesudah hidup 3 detik tapi gak kedip lagi.
Bisa mas bro…bisa di charger kok…
Numpang tanya nih mas Bro apakah kode mil 46 bs menyebabkan injektor ences alias tidak bekerja secara sempurna
kalau kode 46 cenderung merupakan kode pengisian. Terjadi masalah pada sistem pengisian battery bro (accu). Bisa juga mempengaruhi injector dan kawan kawannya jika battery drop
Saya baru beli xeon rc bekas.terus kalu jalan lanpu indikatornya nyalah terus apanya ya bro.
apakah spedometer motor ente jalan atau tidak bro?
Mio gt125 ane jg nyala trus lampu indikatornya mas, spedometer saya pun mati. Apa pengaruh dr kabel spedometer ya?
Agan, knp motor R 15 saya mati total ketika sedang melaju normal ?. Aki dan sekring masih bagus. Apakah kunci kontak bisa putus tiba2 ketika sedang melaju normal ?. Dan tidak ada lampu indikator yg kedap kedip. Makasih gan jawabannya.
thanks bro Yusuf pertanyaannya, sebelumnya apakah kejadian ini sering terjadi?? kecepatan berapa matinya bro? dan apakah R15 sudah di modifikasi? terutama bagian kelistrika atau bagian cover cover-nya?
Bro mau nanya nih
Motor saya mio soul GT, tadinya nih motor saya bawa kencang2nya trus tiba2 aja lampunya tuh indikatornya tuh nyala mulu gk mau mati.
Saat mesin dimatikan trus di ON lagi lampunya tu berkedip mulu gk mau berenti, trus wktu mesin dinyalakan dan dijalankan lagi lampu nya tetap nyala.
Itu biasanya apa penyebabnya mas ?
Kondisi ini sama seperti yang saya sedang alami,apa motor sudah diperbaiki gan ?
Kendalanya apa ya kalau boleh tau
gan mau nanya nih..saya punya motor mio gt.kalo di standard double mesinnya mau nyala.mau di geber2.tapi klo standard double nya di turunin tiba2 mesinnya mati gan.sebabnya apa ya..tolong carikan solusinya ya gan..
pengalaman bisa jadi ada perubhanan atau pergeseran kabel baik itu kabel yang hubungannya sama pengapian atau kabel yang hubungannya sama sensor FI gan.
Wah ada kodenya om, untung selama ini motor fi aye gak pernah ngedip ngedip nakal
Wkkwkw
http://jildhuz.com/2016/03/19/modus-mlm-cerita-sedih-di-acara-akhir-presentasi/
Lampu indikator motor mio j saya kalo udah jalan kurang lebih 10 menit. .itu nyala terus..efeknya suara mesinnya ga langsam bgt atau ga stabil suara mesinnya. .itu knapa ya broo.?
Oh..ini bro yang pernah saya temukan…monggo dibaca :D http://cicakkreatip.com/2015/07/10/ganti-busi-resistor-dengan-busi-non-resistor-pada-motor-injeksi-hati2-efek-sampingnya/
Mas kasih daftar kode eror buat mongtor injeksi dong
siap..insya allah nanti saya posting ya…
Gan lampu indikator yamaha matic saya nyala panjang 4 kali & pendek 2 kali. Mohon infonya terima kasih gan
kalau ditotal berarti kodenya 42, 42 kabel seling speedometer yang menuju ke roda biasanya putus mas.. ni artikelnya saya ada… https://cicakkreatip.com/2015/09/19/efek-kabel-speedometer-yama-soul-gt-putus-injeksi-meledak/
xeon GT 125,, panjang 1x,pendek 9x,, artinya apa gan,, tolong segera infonya
Soul gt ane lampu MIL terus tanpa mati itu kenapa bro.. ditunggu balasananya broh… thank cicakkreatip
salam….thanks mas riko…ni jawaban pertanyaannya sudah ada di artikel saya yang dulu, monggo dibaca… link dibawah ini :D
http://cicakkreatip.com/2015/09/19/efek-kabel-speedometer-yama-soul-gt-putus-injeksi-meledak/
Saya mau tanya..motor saya Vario lampu indikator berkedip 8 itu masalahnya dimana, tolong di bantu solusinya
Numpang tanya kode mik 52 itu kerusakan di bagian mana
Apakah jika di biarkan trus menyala akan mengakibatkan turun mesin????tky tuk infonya
Misi kang motor sya mio j . Klw kolh tau kerusakanya apa ?
lampu indikatornya menyala trus . Panjang 4x pendeknya 2x. Penyebabnya apa kang klo bola tau?
gan,mohon petunjuk…pada speedometer saya nyala lampu indikator yang ngk mau mati..itu kerusakan pada apa ya
…terima kasih
mohon maaf mas Dwi, motornya apa ya?
sebelum kejadian lampu nyala gejala yang dirasakan seperti apa?
Gan gmna cara mengatasi injeksi motor beat cw fi
Suara motor ini jadi Beda & Keren gara-gara alat ini
info lengkap klik –> https://speakermotor.com
Numpang tanya bos, vixion saya lampu kuning menyala pas waktu motor berhenti, apa karna gasnya kurang stabil apa dari kelistrikannya bos. . ??
@Huda aziz : Hallo mas…kalau boleh diceritakan lebih detailnyalanya seperti apa? apakah nyala disaat berhenti (diparkir) atau saat berhenti mau parkir.. terus nyalanya kedip2 atau nyala terus…maturnuhon…
mantap nih gan kebetulan motor gue injeksi dari Yamaha
http://otodrift.com/5-mobil-bekas-terbaik-harga-80-jutaan/
Maaf numpang tanya motor saya mio m3 lampu mil menyala panjang 2x pendek 4x mohon bntuanya
saya punya motor mio j lampu indikator kuning menyala terus tapi saya tak bawa ke bengkel. akhirnya mati tak ada pengapian / langsam kira2 apanya ya mas bro??
aki dan busi sudah diganti tapi tetap saja tak menyala…
tks
Mz bro mau nanya ni klo 4 kedipan lama terus 6 kedipan cepet maksudnya kerosakan diapanya y…motor saya vixion th 2009
Gan slm knl ya,ane mau tnya..
Motor ane yamaha xride,lampu indikator ane menyala wktu motor ane diam n stater dinyalakan, 3x kedipan pelan n 7x kedipan panjang, mohon pencerahan nya gan
knapa ya mtor mio soul gt saya lampunya nyala mati nyala mati. terus gak mau pdam. dan mtor saya stater gk bsa hdup gan.mhon bantuan nya
kalau lampu injeksi menyala trus gmana..??
Bang mau tanya y knpa kok lampu injeksi mtr saya mnyala trs meskipun mesinya sedang menyala?
motornya apa mas bro?
motor saya mio j lampu indikator menyala terus pada waktu mesin hidup tidak berkedip atau melotot terus
thanks gan infonya
Gan tolong motor ane lampu indikator injeksinya kedip 55x, artinya apa ya
Em…saran saya dia tur ulang Needle jednya mas :D
4 kali berkedip dalam durasi 1,5 detik n berkedik cepat 3 kali dalam durasi 0,5 detik
Kenapa ya pada motor mio GT lampy indikator warna kuning nyala trus tdk kedip.. Nyalanya selanng beberapa km stelah jaln.. Bukn pas kontak di on..
Bro xeon gt saya knapa ya , 4x kedipan panjang 2x kedipan pendek dan diulang trus begitu..
Mohon pencerahan nya
Kalau itu bacanya 42 mas Wandi, 42 berarti speed sensor…coba chek speed sensor, terutama kabel seling speedo yang terhubung ke roda, biasanya putus. Artikel sudah pernah saya tulis mengenai kode ini, coba langsung menuju artikel saya disini mas…. http://cicakkreatip.com/2015/09/19/efek-kabel-speedometer-yama-soul-gt-putus-injeksi-meledak/
Gan mau tlong dong
Kabel speedometer Mio GT saya putus, tpi kok lampu MIL nya tidak berkedip ya?
Dlu pernah ptus dan lampu MIL berkedip, tpi dah saya ganti, sekarang ptus lagi tpi ga berkedip
Assalamualaikum. Gan motor ane soul gt. Kalo kedipan nya 6x 4x 1detik 2x 0,5detik itu kira kira kerusakan di mana nya yah? Mohon pencerahan nya dong gan. Terima kasih
Bang ini injektor motor mio GT saya kedip lambat 5x sama kedip cepat 5 kali itu kenapa yah bang?
Lampu mil berkedip lambat 4x cepat6x itu penyakitnya apa broo
Owh, itu kode 46 bro Wardiman, apa itu artinya 46, tenang saya sudah siapkan artikelnya disini… lansung dibaca ya.. :D http://cicakkreatip.com/2016/07/31/aki-sering-drop-kode-46-muncul-motor-injeksi-penyebabnya/
Halo ganteng, gimana cara nya ngetes tekanan pump injeksi bila kt tdk punya alat nya ? Dengar dengir klu beli hrg nya mahal. Maklum lah bengkel kecil nie gan.
Mtr saya vario 125 di kontak ngedip sekali ga lama ngedip 2 kali deket seepedometer nya. Pengapian nya dr kuil ga ada. Itu apanya ya bro.
Gan, motor saya mio gt, lampu injeksi menyala saat distater trus mati nah setelah beberapa lama dipakai jalan, lampu injeksinya menyala terus… Itu kenapa ya gan?
Hallo mas, saat itu akinya drop ya?
Mas Motor saya Yamaha Byson lampu merah berkedip bila kunci kontak di ON kan, dan bila motor di hidupkan lampu merah menyala terus tp tidak berkedip, smua berjalan normal mas, tp bukaan gas di speedometer tidak berfungsi alias tidak bisa membaca betotan gas, kira2 byson saya kenapa ya mas, sementara bila kunci kontak di on kan bukaan gas berfungsi alias ada respons.
Om di bantu…..
Mio gt blue core…
Lampu injek si menyala
Ygpertma 1detik 1x..
Terus 0,5 detik ny 5x…
Sya baru ganti TPS ny juga skalian..
Tpi masih sja kedipan tsb masih nyala…
Mohon di bantu om solusi terbaik ny…
Mkasih bnya sebelum nya
Coba chek soket + kabel TPS masss
Om tolong dibantu infonya Om
kalau kedipan 2 panjang 4 pendek, itu rusak dibagikan mana iya om???
Kak motor saya ni kalau hidup kontak injeksinya kedip” ,kalau jalan pelan” (standar) lampunya kedip” kalau dibawa melaju kencang gak hidup lagi lampu injeksinya
Kira” apa yah
mau nge reset lampu indikator faultnya masih terkendala mesin komputer yg belum dimiliki nih…..
Ya elah bertele-tele point nya gak sampe.jadi kaya ngerasa nyesel gw bacanya
No.-Kode-Diagnosa
1-12-Cranksaft Position Sensor, atau dalam motor sistem karbu sering disebut “pulser” bermasalah
2-13-Intake Pressure Sensor terlepas atau terjadi hubungan arus pendek
3-14-Intake Pressure Sensor tersumbat
4-15-Throttle Position Sensor (TPS), terlepas atau terjadi hubungan arus pendek.
5-16-Throttle Position Sensor (TPS) macet
6-19-Side Stand Switch, standar samping patah atau lepas
7-22-Intake Temperature Sensor lepas atau terjadi hubungan arus pendek
8-24-O2 Sensor bermasalah
9-28-Engine Temperature Sensor error
10-37-ISC Valve macet pada posisi terbuka
11-39-Injector bermasalah atau rusak
12-42-Speed Sensor bermasalah
13-44-chip EEPROM Error
14-46-Power Suply ke Fuel Injector bermasalah
15-50-Rusaknya Memori ECU
16-61-ISC tidak bekerja.
17-79-Terlalu banyak udara masuk pada ruang bakar
Selamat mlm mas …mau nanya nih
Motor saya mio j kedap kedip nya 2 lambat 8 cepat saya sudah baca yg mas bro tulis ..tp bagaimana caranya penyelesaiannya?
Mohon di bantu jawab..
Trimakasih.
Saya punya masalah pada sepeda motor sould gt dimana mesinnya tidak hidup dan lampu hijau yang ada di meteran nyala pada saat awal saja on kunci kontak.
Setelah itu tidak nyala.
Apa penyebabnya min?
Motor mio m3 di stater ga bisa di sela afa kedipancepat 3 kali
