Pembahasan kemarin mengungkit kembali tentang teknologi rem ABS. Terdiri dari tiga pilar utama, begitu yang cicak ketik kemarin. Tiga komponen utama tersebut tidak lain yang pertama berupa sesor, kedua adalah control dan ketiga adalah actuator. Sama seperti injeksi bukan? Cicak fotoin komponennya dibawah ini supaya lebih jelas.
»Sensor :

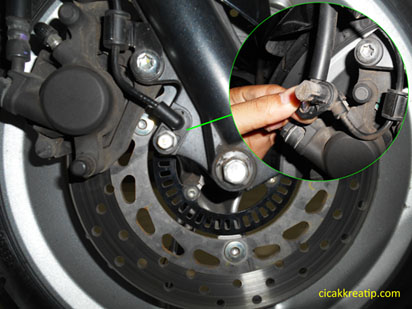

Sensor pertama ini posisinya ada di roda, contoh ini ada pada unit Yamaha Nmax 155cc – ABS. Sensor pertama merupakan pendeteksi speed, posisinya berada di bagian tengah roda dengan baut pengikat berdiameter kepala 10mm. Bentuk sensor berwarna hitam dengan dua kabel yang dibungkus menjadi satu. Dalam mendeteksi pergerakan roda, sensor ini juga menggunakan media plat melingkar yang di taruh di tengah tengah roda dengan fisik berlubang.
Sensor ini ada di roda depan dan belakang. Tentunya sesor speed ini difungsikan sebagai pemantau putaran roda. Selain sensor speed, sensor/switc juga ada di tuas rem depan maupun belakang. Hal ini juga dihubungkan untuk mendeteksi gaya pengereman kita. Pengaruhnya sama keputusan aktif dan tidaknya ABS yang juga dikaitkan sama laju kendaraan yang diinformasikan dari speed sesnsor. Baca juga : Bedanya Yamaha Nmax ABS dan Non ABS terletak disini…!!
»Control & Actuator :

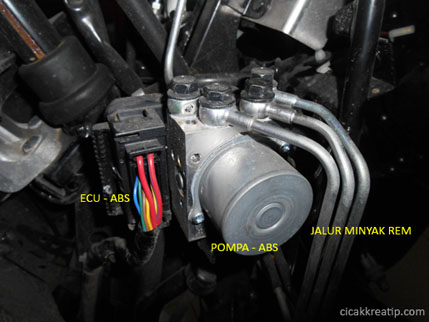

Cuma ada hidung saja tanpa dibekali otak untuk berfikir maka tidaklah ada tindakan. Makanya dilengkapi pula komponen kontro (otak). Kontrol disini bisa dikatakan ECU ABS. Dalam Yamaha Nmax ECU selaku otak ABS dipisah dengan ECU Injeksi. ECU ABS ini kebetulan gabung jadi satu dengan pompa ABS yang berdiri sendiri. Kalau dilihat ECU dibungkus cover hitam dengan posisi melekat pada pomba dengan tampilan layaknya ECU pada umumnya yang dipenuhi banyak kabel. ECU sendiri yang mengelola ABS, mulai menerima data dari sensor dan memerintah pompa dan katup jalur fluida dalam pompa untuk disirkulasikan.

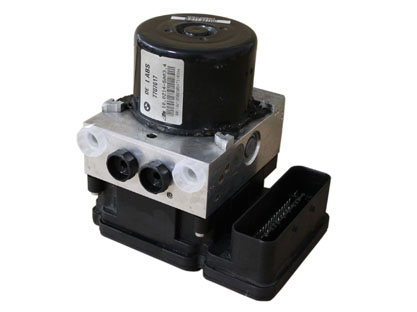

Sedangkan Actuatornya adalah berupa Pompa minyak rem / cairan fluida itu sendiri. Berbentuk silinder dengan melekat pada jalur valve fluida (assy) akan mengeluarkan bunyi layaknya motor listrik pada umumnya. Motor akan berputar ketika ABS bekerja, dan tentunya kerjanya ketika mendapat signal atau perintah dari ECU ABS. Dalam unit pompa terdapat empat buah jalur fluida.
Dua jalur dari master rem (tuas rem) dan dua jalur menuju caliper. Jalur tersebut dihubungkan dengan menggunakan pipa alumunium dan selang rem flexible layaknya selang rem pada umumnya. Pompa inilah yang bertugas mengalirkan fluida bertekanan. Ketika ABS kerja yang kita rasakan dari tuas rem rasanya seperti menekan balik tangan kita. Hal ini adalah peranan dari pompa ABS dalam megatur suplay fluida.
Tiga pilar utama tersebut yang ada di rangkaian sistem pengereman ABS, contoh cicak ambil dari unit Yamaha Nmax. Lantaran dengan perangkat elektronik yang kerjanya saling berkaitan tersebut bagaimana jika atau misal rem ABS ada masalah. Contoh kata ECU ABS tidak fungsi tiba tiba dalam kondisi motor melaju kencang atau juga dalam kondisi berhenti. Apakah rem akan blong…atau malah mengunci?? Pastinya butuh dicoba…next artikel part tiga kalau bisa cicak coba. Jangan lupa jika artikel ini berguna bagi pemirsa, silahkan di share kembali melalui sosmed supaya dapat ilmu bermanfaatnya.
Dan supaya makin akrab…jika merasa punya hati lapang dan ikhlas, Like fans page cicakkreatip di Facebook.com DISINI… Master ABS, Raja ABS, Suhu berjenggot, monggo komentar atau sharing jika mempunyai pengalaman tentang ABS ini guna melengkapi artikel sederhana ini. #cicakkreatip.com
• Baca sebelumnya : Penjelasan rem ABS di Roda dua versi Q… sedikit demi sedikit (1)
akhirnya njebul juga artikelnya, ijin copy dan sekaligus nyimak kang cicak :D
Menyimak…
http://indoride.com/2016/01/27/harga-shock-upside-down-yamaha-xabre-rp-15-juta-sajaayo-siapa-yang-mau-beli/
ijin share kang
Owh….pantesan ya kalau nmax saya rem dadakan di bagian depan ada bunyi pompa, kirain pompa injeksi, taunya ABS. thanks pencerahannya kang
Cuma ngintip artikel ini, ane mau ngetes guru ah…… :D :D :D
sekarang kalau ada pertanyaan begini gimana.
kalau misalkan amsuk angin caranya gimana bledingnya
kalau ecunya mati aktif gak remnya
kalau salah satu sesor rusak gimana
Kalau dibuang saja motornya gimana???
sayang duitnya :P
http://kobayogas.com/2016/01/28/honda-k35-ternyata-adalah-honda-forza-150-simak-prediksi-plus-minusnya/
kalau misalkan amsuk angin caranya gimana bledingnya
-sama seperti bleding rem pada umumnya mas, namun kalau bas mungkin ada tambahan pengecekan rute dan gaya reaksi abs yang dilakukan oleh beres pakai diag tols.
kalau ecunya mati aktif gak remnya & kalau salah satu sesor rusak gimana
-pengalaman keduanya abs tidak bekerja, namun rem tetap bisa digunakan…(cuma abs saja yang tidak aktif)
om perawatan abs itu sama kayak motor rem biasa apa beda?
sangat mencerahkan, cicak memang top. pertahankan, jangan jadi follower blogger gosip. artikel teknisknya ditambah
Om cicak, indikator abs di speedo namax itu kok kadang nyala dan akdang mati ya….mohon penjelasannya, tQ
hiya broh…indicatir akan mati ketika kita jalan kurang lebih 10km/jam, jika indikator masih nyala…ada indikasi abs perlu di cek..
Artikelnya enak ya, luwes…gampang dicerna meskipun bagi yang awam teknik…. ijin share kang
jos mas…
Nmax kutukupret, pakai abs honda dog sesekali…jus masukan saja
Ternyata simpel juga ya ABS itu, dulu sempat was was kalau ngelihat ABS di motor….ealah…jebule gampang!!
ditunggu artikel lanjutan…
om mau tanya, mengenai gambar pompa diatas.. dalam pompa abs yang difoto tersebut kok ada 3 pipa ya? mohon pencerahannya..mumpung lagi utak atik abs motor sendiri :D
titu….titu….titu……nyimak sambil ngopi kang :D :mrgreen:
Versi bengkel resmi katanya mendeteksi abs nmax masalah atau tidak itu sangat gampang. Kunci kontak dihidupin, abs di spedo nyala kuning, lampu akan mati jika dibuat jalan 10kM/jam. ABS normal itu… kalau lampu masih nyala, itu katanya ada masalah… bener, sumprittt…
Gak ngefek sih sebenarnya ABS ni motor 150cc itu…bego saja yang beli. Buktinya motor 250 saja gak pakai ABS, tu ER25…itu bukti nyata. Prettt jika ABS dijadikan safety semata
Setuju gak perlu sebenarnya, tapi daripada gak pakai abs mending pakai dong….gak perlu maksudnya gak perlu gadaikan nyawa. pakai abs lebih safety.
kebetulan pengalaman juga kang ane, beberapa waktu yang lalu abs ane bermasalah….motor berbunyi terus, tau kenapa? sesnsor roda piringannya itu bengkok. karena kebentur, jadi sharing saja…mudah mudahan tambah ilmunya. suwon kang
matur tq sharingnya broh… owalah piringan bengkok ya..nice info broh :D
Jadi penasaran ngerasain nyut nyutnya abs :D
Bengkel umum sumringah kalau dijelasin lengkap kayak gini.
Jos kang artikelnya, bahasanya enak…salam nasi padang.. :) :)
kang ditunggu artikel lanjutannya
mirip bahasa otoplus
Salam kang, ane juga dari ajwa timur..ijin nyimak.
kalau boleh inbox alamat kang, mau sharing tentang abs
ini baru cicak kreatip, nyosss artikelnya
pembaca lawas ya?
bos adakah alat khusus untuk cek abs selain lihat speedo?
pengalaman saya di mobil ternyata sama ya abs mobil sama motor, bedanya cuma yang di mobil lebih semerawut. simpel di motor
ya namanya ABS pasti sama om, yang bedain sepinter apa dan sehalus apa kerjanya .. gitu hehehe..
